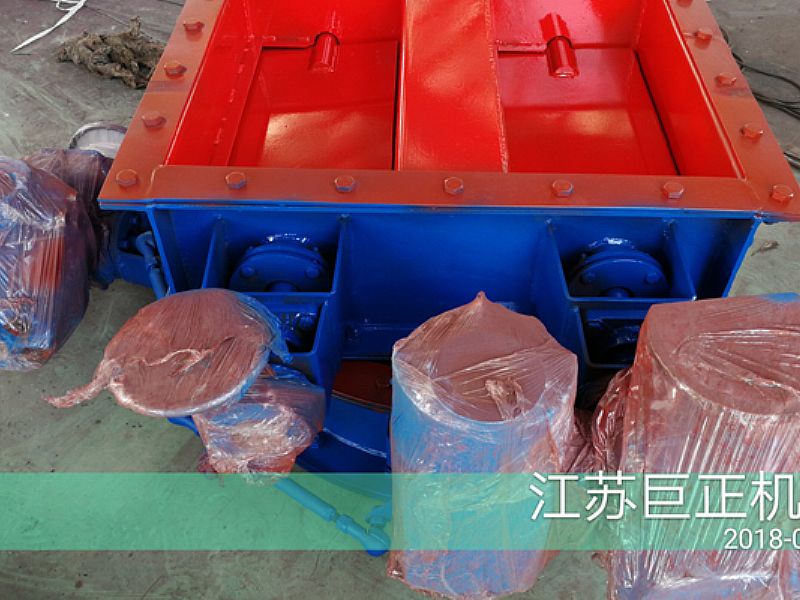

煙氣脫硫擋板風門用于煙氣脫硫系統吸收塔進、出口或旁路煙道上，或用于煙氣脫硝及煙氣除塵系統中，風門通常采用百葉窗式雙層擋板結構，關斷時雙層擋板之間通入密封空氣進行氣密封，實現隔離關斷煙氣的作用。那么你知道設計該擋板門時要注意哪些要點嗎？下面由江蘇巨正機械有限公司為您講解一下:

1）每個擋板門零件設計成能承受煙氣溫度由80℃～200℃的變化，沒有損傷，粘連，卷曲或泄漏。溫度超過170℃時，F(xiàn)GD裝置被旁路掉，高溫?zé)煔猓?80℃）運行時間不超過30分鐘，在此時段內，擋板門能正常工作。每一擋板門部件設計壓力+6000/- 4000 Pa。
2）每一擋板門和驅動裝置設計成承受所在運行條件下環境介質的腐蝕。
3）煙氣擋板門采用雙擋板，在壓差為5000Pa，無密封風條件下，泄漏量不超過1.0％。全部擋板的操作是靈活可靠和方便檢修。除非另外指出，擋板門有遠程控制和在走道或樓面就地人工操作的電氣操作執行器，還將提供就地安裝的擋板位置指示器。
4）凈煙氣出口擋板門采用電動雙擋板。由于FGD出口的運行溫度僅為50℃左右，賣方對其防腐和材料的選擇進行充分考慮。
5）煙氣擋板門在壓差下能夠操作，并且關閉緊密，不會有彎曲或卡住，  而且擋板在全開和全閉位置與鎖緊裝置要能匹配，煙道內的擋板設計和位置要使擋板片上的積灰或積塵減至小。

6）電動執行器配備兩端的位置定位開關，兩個方向的轉動開關，事故手輪和維修用的機械聯鎖。
7）所有擋板門另配有指示全開或全閉的限制開關。這些限制開關不受配有驅動裝置的開關的限制。在行程的每端配有限制開關，并且直接指示板片的位置。
8）煙氣擋板門有開/關功能。電動執行器的速度滿足電站和引風機的運行要求。
9）提供的雙擋板門全套裝置包括框架、雙層板、電動執行器及密封系統的所有必需的密封件、控制件。
10）煙道擋板門框架的安裝是法蘭連接，由螺栓定位緊密地焊在煙道上。
11）擋板門布置為水平主軸。擋板軸采用適當?shù)匿摬闹谱鳎⑶乙貏e注意框架，軸和支座的設計，以便防止灰塵進入和由于高溫而引起的變形或退化。
12）軸或擋板運行設有脂潤滑。
13）雙擋板門有密封空氣間隙，擋板門的密封空氣系統包括一臺密封空氣風機和一臺備用風機。密封空氣的壓力至少比煙氣壓力高0.5KPa。密封風機應采用空冷型式。
